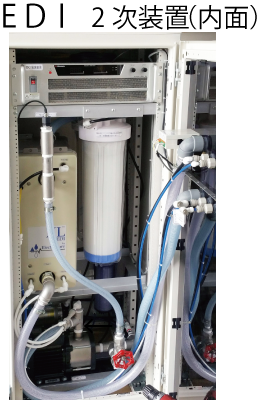

(自社組立完成品)



  FRPボンベ     大容量ステンレスハウジング     各種計器類     大型RO逆浸透膜     大型RO逆浸透膜       EDI     EDI     中空糸(UF)膜     高圧ポンプ     正面    脱気膜装置      脱気ポンプ     主な装置類    裏面

    フル装備(15MΩ×6トン/Hr型) 800〜900万円/式


                (関東の化学薬品社に納品)
1.・EDIとは:電気を利用してイオン材を再生し続ける 超純水2次装置の事・・・約500万円以上の大型純水機でメリットが出る物!
      ・大型の純水製造装置(例:Ro水)の、後段に付けて、さらに純度の高い(10〜16MΩ程度の)超純水にレベルアップする役割の比較的小型な装置です
      ・・・イオンボンベ式よりは、(3〜5年使う場合には)ランニングコストが大幅に削減出来ます。

2  -1)メリット:
      ・EDI導入の最大のメリットは、大型機で、生産量と生産時間が いつも50トン/日以上出水の現場に当てはまる事です。
       約500万円以上の例のRo式純水装置に付属するタンクに入ったイオン交換樹脂の交換、又は薬品での洗浄再生費を減らせる為、
       ランニングコストを大幅に削減出来る事と、コンパクトに出来ます。
      ・メカニズム:EDIに封入されたイオン交換樹脂は、400±100Vの直流電流により常にイオン材が再生されます。
    ・寿命は?:約3〜6年位(点検整備と、人の使用テクニックの差が大)です(点検や調整をマメにする人が良い)。
          EDI 内のイオン材の交換はほぼ不可です(使い捨て)。
      ・ 原理:薬品による自動洗浄再生装置と同じ役目を、直流電源が(イオン排出を)行います。
      ・特に大型の2次純水装置は ランニングコストを大幅に下げる事が出来る為、メリットが大で必要不可欠な物です
      (500万円以上のRo式純水装置の後段に付けるとメリット大)。
       (イオン交換材(ボンベ式)の時の約1/3のコストに下げられます。(大型になるほどメリット大))。
      ・投資費回収率(大略値):大型の超純水製造装置(約100トン/日(3トン/Hr)以上)で、運転率30〜40%の場合、
       EDIを付ければ約3年で回収。
       中型の超純水製造装置(30〜50t/日程度)では約3〜4年以上でイオン材差額が回収出来ます。

2  -2)デメリット:
      ・イニシャルコストが高価(一時装置であるRo純水製造装置に加えて、約2〜3倍(6500〜1000万円)の価格(EDI装置)がプラスに成ります。)
      ・Ro+EDIだけでは10〜16MΩ程度までの純水度が限界。 ・・・原水が井戸水だと10MΩ程度が限界です(上手に使っての例)。
       ※EDIの除去能力は、除去できる荷電粒子数に限りがある為、溶解イオンを10〜16MΩまでの除去が限界です。
         よって、18MΩまでの溶解イオン除去が必要な場合は、脱気装置や、EDIの後段にポリッシャー(イオン交換樹脂のボンベ付加)が必要に成ります。
         …それでも(従来のイオンボンベ式に比べれば)大幅なコストダウンに繋がります(80〜150トン/日で3年以上使う場合)。
      ・全体の流量(受水したRo水)の約10%が排水に成ります。
      ・装置の点検や維持、コントロールが(人や計器にて)必要不可欠です。

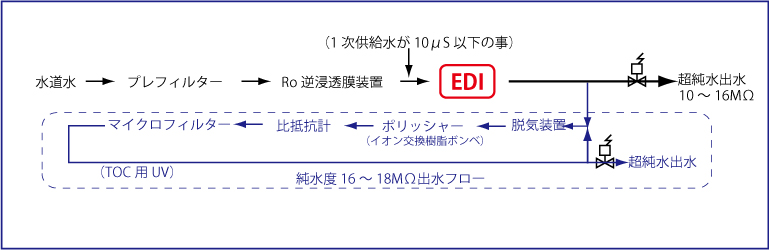

EDI導入時の流れ(例)
                                                                 ※ 実際はもう少し複雑なラインに成ります。
2022年7月改訂
